Loop na placa de rede Número da coluna: 07 Data: 29/05/2003
Esta é uma pequena, mas muito útil
dica. Vou mostrar como construir um plug loop para placas de rede
usando cabeamento UTP (par trançado).
Primeiramente a finalidade: quando vamos instalar
um servidor, existem certos softwares que necessitam que a sua
placa de rede esteja pelo menos plugada em um hub para que possa
ser instalado com sucesso, se não me engano, o active directory
tem essa particularidade, alguns softwares de rede em linux também.
Essa é uma dica para os técnicos
que levam os servidores para configurar em seus escritórios
para depois levar para as empresas
Vejam o esquema
Pino |
Descrição |
1 |
Saída
de Dados (+) |
2 |
Saída
de Dados (-) |
3 |
Entrada
de Dados (+) |
4 |
Reservado
para uso telefônico |
5 |
Reservado
para uso telefônico |
6 |
Entrada
de Dados (-) |
7 |
Reservado
para uso telefônico |
8 |
Reservado
para uso telefônico |
Se ligarmos os cabos 1 ? 3 e 2 ? 6
em um conector A temos um Plug Loop; agora é só
ligar na placa de rede que você estará ?enganando?
o seu pc e poderá instalar os aplicativos que necessitam
de placa de rede acionada.

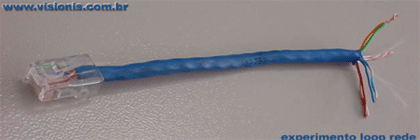

![](imagem01.gif)
Na figura acima eu construí esse loop para
testes, é claro que vocês podem fazer um acabamento
melhor.

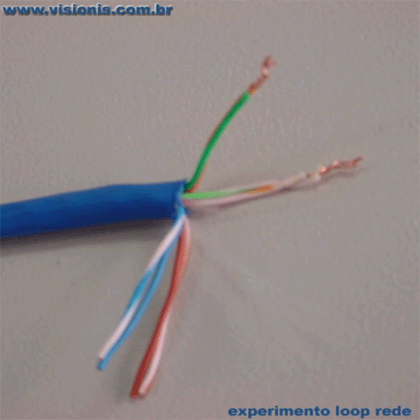

![](imagem02.gif)
Vejam que os fios 1 (Saída de Dados +) e
3 (Entrada de Dados +) foram ligados e os fios 2 (Saída
de Dados -) e 6 (Entrada de Dados -) também foram ligados,
tendo assim um loop para acionamento de placas de rede.
Valeu galera! Até a semana que vem!
